Filter Pro Desktop

TI.COM 사이트에서 필터 디자인을 할 수 있는데 여기서는 데스크탑용을 이용해서 LPF 필터, Gain=15를 만들어 보겠다.

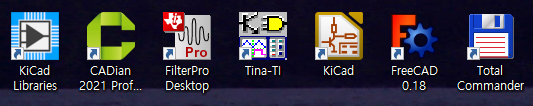

1. FilterPro Desktop을 더블클릭한다.

2. 필터를 선택해 준다.

초기화면

3. 필터 설정

Gain:15

Fc : Frequency Cutoff =1kHz

Allowable Passband Ripple : 0 dB

Stopband Frequency(fs) : 5Khz

Stopband Attenuation (Asb) : -25dB



4. 응답특성 및 필터종류 선택





5. 단일입력/차동입력



완전차동입력을 받아서 완전차동출력으로 내보내는 회로가 필요해서 위와같이 선택했다.



5. 완료(6. 저항/커패시터값의 허용 오차 5% 적용)
