KICAD 에 심볼, 풋프린트 가져오기

KICAD에서 LTV-816S를 넣어야 하는데 없다.

심볼과 풋프린트를 만들어야 하는데 세상에는 할인은 많고 시간은 없고...



그럼 아래처럼 해보자.



아래 링크를 클릭해서 사이트에 들어간 다음 그림을 따라서 실행해 보자.

그림이 많은데 ... "사막시스"사에서 제공하는 프로그램을 깔고 심볼/풋프린트 찾아서 KICAD 라이브러리에 등록하는 것이 전부이다.



ms.componentsearchengine.com/pcb-libraries.php

PCB Libraries







인스톨이 끝나면 바탕화면에서 아래 아이콘 실행.

이미 계정을 만들어 놓았으면 계정 아이디/비번 입력.







위 그림이 나오면 설정까지 끝 난 상태임.



위에서 처럼 Search for Parts 누르면



"Download ECAD Model"을 클릭하면 아래와 같은 팝업이 뜬다. 아래 화면이 뜨면 말 그대로 심볼/풋프린트가 셋팅한 디렉토리로 다운로드 된 것이다.

위에서 확인을 누르면 아래 화면이 뜨는데 안뜨게 하려면 아래 빨간 박스에 있는 체크버튼을 비활성화하면 된다는 내용을 담고있다.



그러면 심볼이 있으려나? 하고 다시 쳐 보니 없다. 한 단계만 더 하자.



위 그림처럼 심볼라이브러리 관리 열어서 보면, 라이브러리를 등록해 주어야 하는데 안했다.

아래 있으니 불편하다. 위로 올리는건 알아서 하고 등록되었는지 보자.

잘 등록되었다. 풋프린트도 볼까?



기본 라이브러리에 기 등록된 풋프린트와 연결해 놓았음을 볼 수 있다.



아래는 "LIBRARY LOADER"기 동작중에 마우저에서 원하는 ECAD 파일을 클릭하면, 자동으로 ECAD 파일이 KICAD의 라이브러리로 저장되는 것을 보여주는 화면이다.

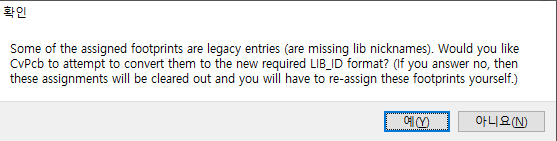

그런데 문제가 생겼다. 심볼에 더블클릭해서 풋프린트 보면 풋프린트에 잘 연결되어 있는데 "Assign PCB Footprints to schemetic symbols" 메뉴를 클릭하면,

읽어보니 LIB_ID를 만들어야 하는데 안 만들어졌다는 이야기 같다. 그래서 만들려고 했는데 풋프린트가 라이브러리에 없단다... -_-;;;;



곰곰히 생각해보니 하나 큰 걸 빠뜨렸다.



아래 그림 화살표 부분이 잘 못 들어가 있었다.

위 그림처럼 .pretty를 등록해 준다. (.pretty가 풋프린트 정보를 담고 있다.) 그리고 최상단의 잘 못된 연결을 지워준다.



위 화면처럼 라이브러리에서 해당 풋 프린트를 찾을 수 있을 것이다. 다시 "Assign PCB Footprints to schemetic symbols" 메뉴를 클릭해 보자.

위 처럼 나타나면 모두 OK!



*정리:

심볼과 풋프린트 모두 연결해주어야 한다. 심볼은 아래에서,

풋프린트는,

에서 각각 등록해 주어야 한다.
